تصور کنید صبح زود برای رفتن به محل کار سوار خودرو میشوید، اما با چرخاندن سوئیچ تنها یک صدای «تق تق» آزاردهنده میشنوید! در این لحظه، اولین سوالی که ذهن شما را درگیر میکند این است: مشکل از باتری است، دینام یا استارت؟
سیستم برق خودروهای مدرن بسیار پیچیده است و نقص در هر یک از این سه قطعه میتواند شما را در جاده سرگردان کند.
با توجه به هزینههای بالای قطعات یدکی، تشخیص اشتباه میتواند ضررهای مالی سنگینی به همراه داشته باشد.
در این مقاله، با زبانی ساده اما کاملاً تخصصی، به شما آموزش میدهیم که چگونه مانند یک مهندس حرفهای، منبع اصلی افت ولتاژ را پیدا کنید. با ما همراه باشید تا با ترفندهای عیب یابی سیستم برق خودرو آشنا شوید.
“برای سفری بیدغدغه و ایمن، شماره امداد خودرو شبانه روزی ما را همیشه همراه داشته باشید تا در لحظات سخت، پشتیبان شما باشیم.”
شماره امداد خودرو: 02144880218

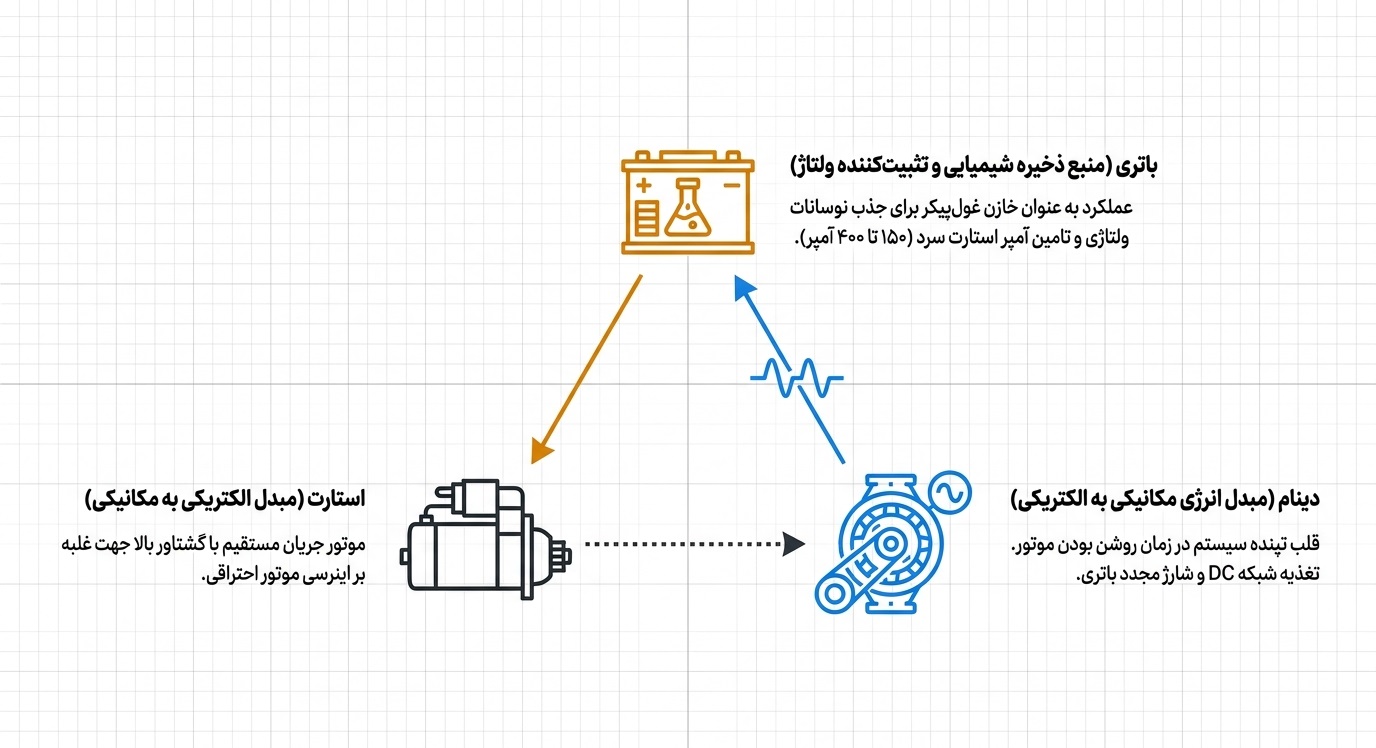

کالبدشکافی سیستم شارژ و راهاندازی خودرو
برای درک تفاوت میان خرابی باتری و دینام، ابتدا باید ماهیت عملکردی این قطعات را بشناسیم. این سه عنصر در یک چرخه جذاب با هم همکاری میکنند تا خودروی شما حرکت کند.
باتری خودرو، غالباً از نوع سرب-اسید است و وظیفه اصلی آن تامین جریان بسیار بالا در یک بازه زمانی کوتاه است. این انرژی برای به حرکت درآوردن موتور استارت و روشن شدن ماشین حیاتی است.
علاوه بر این، وقتی موتور خاموش است، باتری انرژی لازم برای دزدگیر، ساعت و حافظه کامپیوتر را فراهم میکند. باتری سالم، نوسانات ولتاژی سیستم را نیز جذب و فیلتر مینماید.
دینام (آلترناتور) قلب تپنده سیستم الکتریکی در زمان روشن بودن موتور است. این قطعه انرژی مکانیکی موتور را دریافت کرده و به جریان الکتریکی تبدیل میکند.
پس از روشن شدن ماشین، دینام کنترل کامل مدار را به دست میگیرد. وظیفه آن تامین برق سیستمهای روشنایی، انژکتورها و شارژ مجدد باتری است.
موتور استارت نیز یک موتور الکتریکی با گشتاور بسیار بالا است. وقتی سوئیچ را میچرخانید، استارت برای چند ثانیه وارد مدار شده و موتور را میچرخاند تا روشن شود.
نشانههای بالینی: علائم فرسودگی و خرابی باتری
فرسودگی باتری یک فرآیند تدریجی است که با گذشت زمان و تکرار شارژ و دشارژ رخ میدهد. نشانههای خرابی معمولاً پیش از استارت زدن خود را نشان میدهند.
چکلیست علائم خرابی باتری:
-
سنگین استارت خوردن: کند چرخیدن میللنگ، مخصوصاً در هوای سرد.
-
صدای تقتق سریع: رله استارت به دلیل افت ولتاژ مکرراً قطع و وصل میشود.
-
نوسانات نوری: کمسو شدن شدید چراغهای سقف و داشبورد پیش از استارت.
-
از دست رفتن حافظه: پاک شدن تنظیمات رادیو و ساعت ماشین.

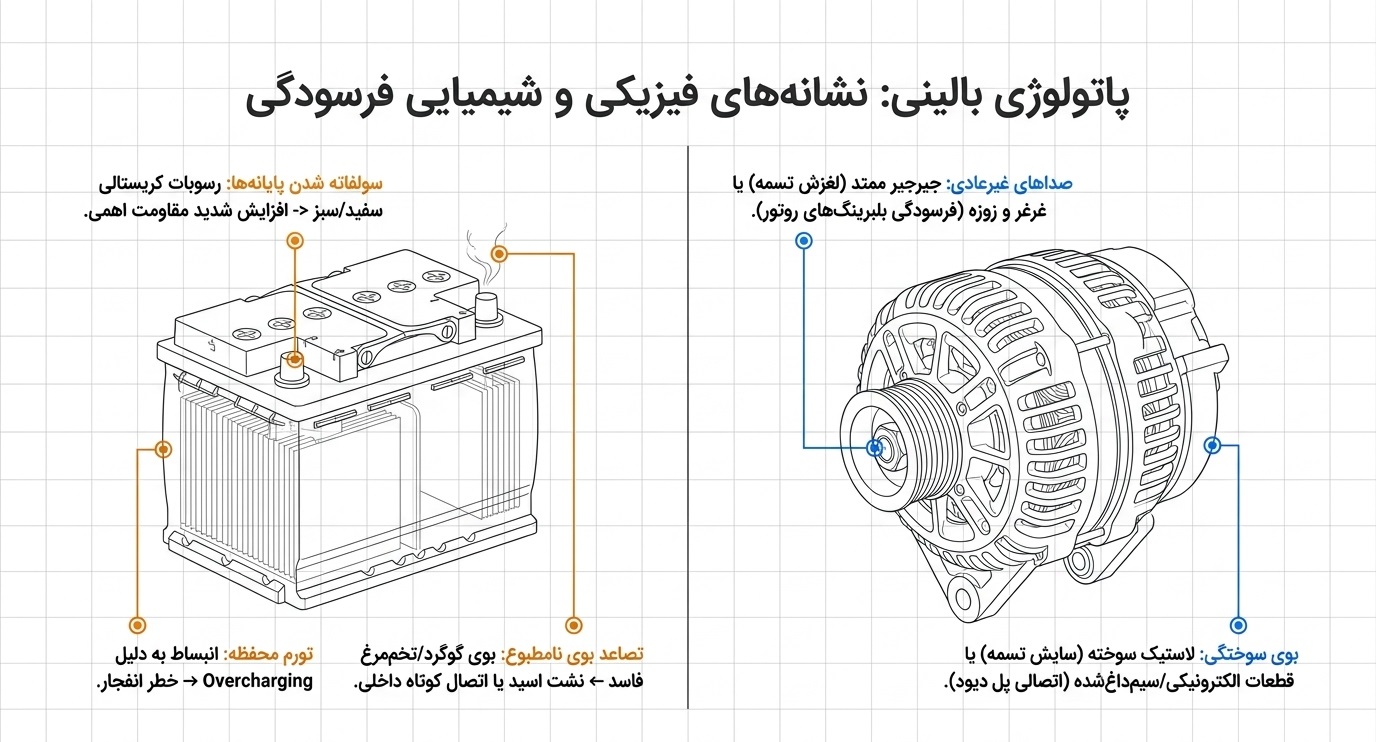

فرآیندهای مخرب درون باتری به شکلهای فیزیکی نیز نمایان میشوند. بررسی بصری این قطعه میتواند اطلاعات ارزشمندی به شما بدهد.
تجمع رسوبات سفید یا سبز رنگ در اطراف پایانهها (سولفاته شدن)، مقاومت مدار را بالا میبرد. این موضوع مانع عبور جریان به سمت استارت میشود.
همچنین باد کردن یا متورم شدن دیوارههای پلاستیکی باتری، نشانهای از خطر انفجار است. انتشار بوی نامطبوع شبیه گوگرد نیز از علائم پایان عمر این قطعه است.
نشانهشناسی بالینی: علائم افت کارایی و خرابی دینام
برخلاف باتری، مشکلات دینام زمانی خود را نشان میدهند که موتور خودرو روشن و در حال کار است. نقص دینام به سرعت باعث خاموش شدن ماشین میشود.
مهمترین نشانههای خرابی دینام:
-
خاموش شدن ناگهانی در حرکت: باتری به تنهایی نمیتواند بار الکتریکی ماشین را تحمل کند و سریعاً تخلیه میشود.
-
نوسانات نوری وابسته به گاز دادن: سوسو زدن چراغها در دور موتور پایین و پرنور شدن آنها با فشردن پدال گاز.
-
عملکرد ضعیف آپشنها: کند شدن سرعت برفپاککنها یا بالابر شیشهها.
سیستم مدیریت موتور (ECU) ولتاژ خروجی دینام را مانیتور میکند. اگر این ولتاژ از محدوده مجاز (۱۳ تا ۱۴.۵ ولت) خارج شود، چراغ هشدار باتری روشن میشود.
صداهای غیرعادی مثل جیرجیر ممتد نیز به دلیل لغزش یا فرسودگی تسمه دینام است. صدای زوزه کشیدن معمولاً خبر از خرابی بلبرینگهای دینام میدهد.
بوی تند لاستیک سوخته یا بوی سیم داغ شده، از دیگر علائم خطرناک خرابی دینام است. در این شرایط باید فوراً خودرو را متوقف کنید.
تشخیص افتراقی: باتری، دینام یا استارت؟
برای یک عیب یابی دقیق، مهندسان از رویکرد مقایسهای استفاده میکنند. جدول زیر تفاوتهای کلیدی این سه قطعه را به شکل کاربردی نشان میدهد:
| نشانه / وضعیت سیستم | احتمال خرابی باتری | احتمال خرابی دینام | احتمال خرابی استارت |
| وضعیت چراغها پیش از استارت | بسیار ضعیف، سوسو زننده یا کاملاً خاموش | روشن، پرنور و کاملاً طبیعی | روشن، پرنور و کاملاً طبیعی |
| واکنش به چرخاندن سوئیچ | صدای تقتق سریع، چرخش بسیار کند موتور | استارت کاملاً عادی و روان | یک تقه بلند (تکصدا) و به دنبال آن سکوت مطلق |
| نتیجه باتری به باتری (Jump-Start) | خودرو روشن شده و به کار خود ادامه میدهد | خودرو روشن میشود اما پس از برداشتن کابل خاموش میشود | خودرو اصلاً روشن نمیشود و میللنگ نمیچرخد |
| عملکرد در حین رانندگی | عادی و بدون مشکل | افت قدرت، سوسو زدن چراغها و خاموش شدن ناگهانی | عادی و کاملاً بدون مشکل |
| دلیل اصلی خرابی قطعه | عدم وجود انرژی ذخیرهشده برای جریان بالا | عدم تولید انرژی برای شبکه و دشارژ باتری | گیرپاژ مکانیکی یا سوختن قطعات داخلی |
خرابی یکی از این قطعات، به سرعت باعث نابودی دیگری میشود. یک دینام ضعیف باعث تخلیه مکرر باتری شده و عمر آن را به شدت کاهش میدهد.
همچنین یک باتری کاملاً فرسوده باعث میشود دینام دائماً در حداکثر ظرفیت خود کار کند. این فشار مضاعف، در نهایت به سوختن قطعات داخلی دینام میانجامد.
پروتکلهای عیب یابی میدانی و تستهای الکتریکال
در شرایط اضطراری در جاده میتوانید با یک کابل کمکی مشکل را بررسی کنید. اگر خودرو با کابل روشن شد و به کار خود ادامه داد، مشکل از باتری است.
اما اگر با جدا کردن کابل، موتور دچار افت دور شد و خاموش گشت، دینام شما از کار افتاده است. اگر خودرو با وجود کابل کمکی اصلاً استارت نخورد، مشکل از موتور استارت است.

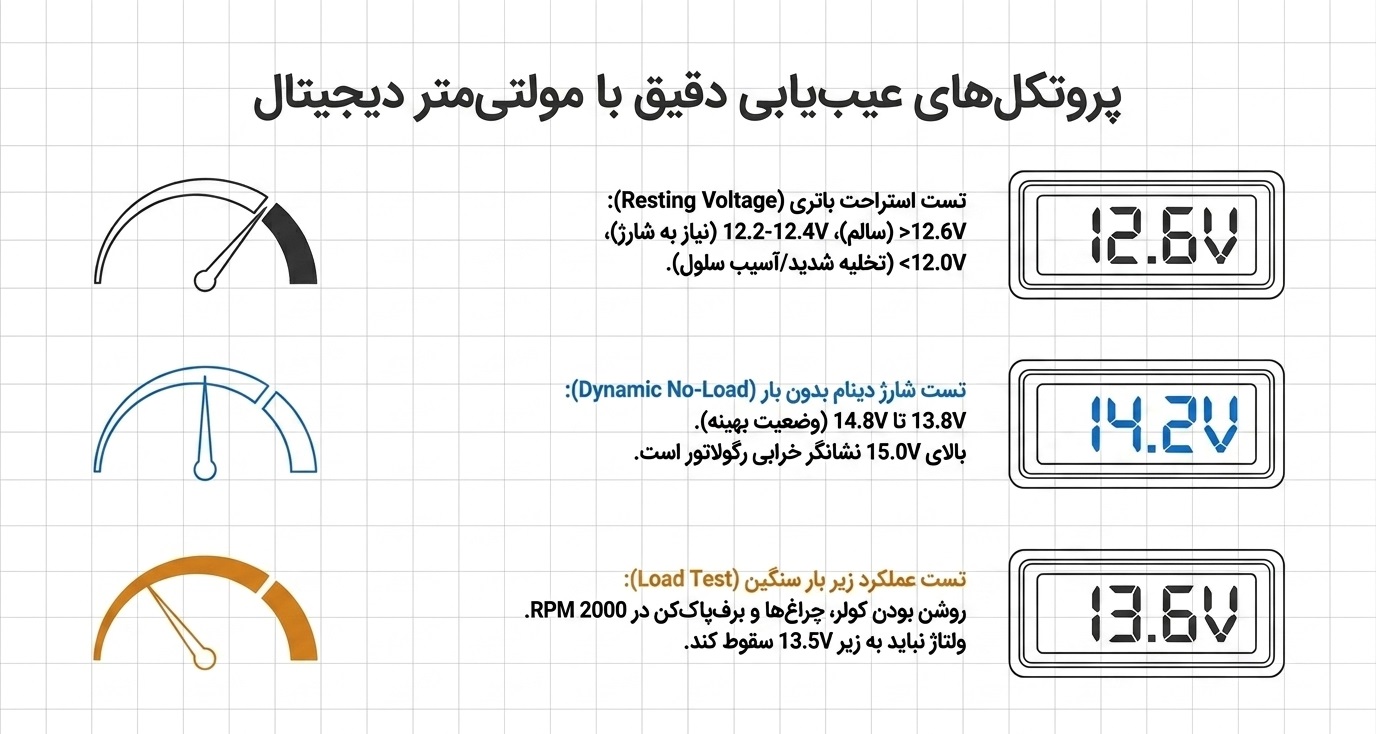

برای تست دقیقتر، به یک مولتیمتر دیجیتال نیاز دارید. ابتدا ولتاژ استراحت باتری را اندازه بگیرید؛ ماشین باید حداقل یک ساعت خاموش بوده باشد.
نتایج تست ولتاژ باتری (در حالت خاموش):
۱. ۱۲.۶ تا ۱۲.۸ ولت: باتری ۱۰۰٪ شارژ و کاملاً سالم است.
۲. ۱۲.۲ تا ۱۲.۴ ولت: باتری نیاز به شارژ مجدد دارد.
۳. زیر ۱۲.۰ ولت: باتری تخلیه شده یا سلولهای آن آسیب دیده است و باید تعویض شود.
برای تست دینام، خودرو را روشن کنید و ولتاژ روی قطبهای باتری را بسنجید. ولتاژ استاندارد باید بین ۱۳.۸ تا ۱۴.۸ ولت باشد تا سلامت دینام تایید شود.
اگر ولتاژ زیر ۱۳.۵ ولت باشد، دینام دچار افت عملکرد شده است. اگر ولتاژ بالای ۱۵.۰ ولت باشد، آفتامات دینام خراب است و خطر جوش آمدن اسید باتری وجود دارد.

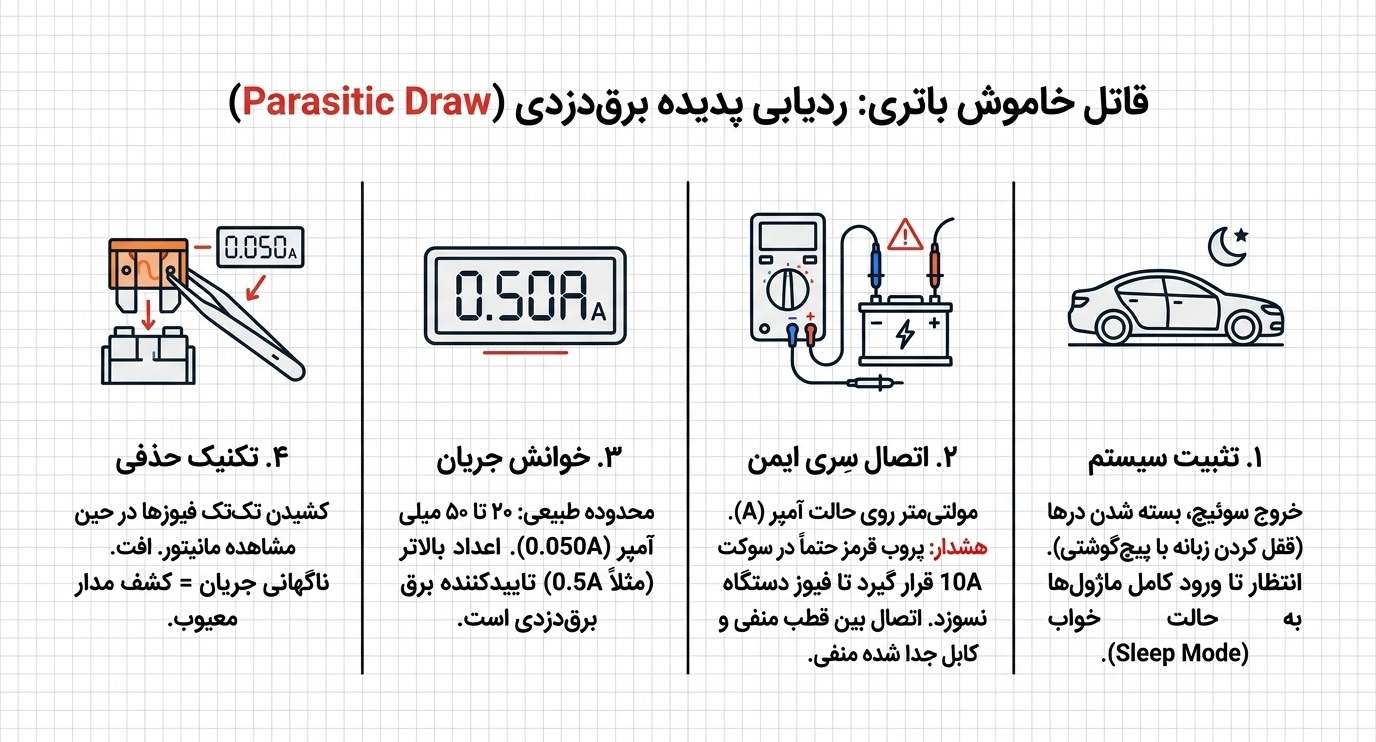

تحلیل پدیده برق دزدی و خطرات روشهای سنتی
یکی از پیچیدهترین مشکلات برق خودرو، پدیده «برق دزدی» یا نشتی جریان انگلوار است. در این حالت، باتری و دینام سالماند اما ماشین بعد از یک روز خاموشی، استارت نمیخورد!
اگر دزدگیر غیر استاندارد نصب کرده باشید یا یک رله دچار اتصالی شده باشد، جریان قابلتوجهی از باتری کشیده میشود. برای تست این مشکل باید از حالت آمپرمترِ مولتیمتر استفاده کنید.
در گذشته مکانیکها برای تست دینام، کابل منفی باتری را در حالت روشن بودن موتور جدا میکردند. این روش در خودروهای امروزی به شدت ممنوع و مخرب است!
این کار باعث ایجاد پدیدهای به نام «تخلیه بار» یا Load Dump میشود. ولتاژ شبکه در کسری از ثانیه ممکن است به اعداد ویرانگری نظیر ۴۰ تا ۱۰۰ ولت برسد.
این شوک الکتریکی باعث سوختن قطعی پردازندهها، ECU موتور و سیستمهای حساس میشود. بنابراین، هرگز برای تست دینام در ماشینهای مدرن سر باتری را برندارید.
هنگام تعویض باتری نیز همواره ابتدا کابل منفی (مشکی) را جدا کنید تا از اتصال کوتاه و خطر جرقه و انفجار جلوگیری شود. در زمان نصب، برعکس عمل کرده و اول کابل مثبت را ببندید.
نتیجه گیری راهبردی
شبکه الکتریکی خودرو چرخهای یکپارچه از تولید، ذخیره و مصرف انرژی است. اختلال در عملکرد هر یک از قطعات باتری یا دینام، به سرعت بازدهی قطعه دیگر را کاهش میدهد.
تشخیص دقیق خرابیها نیازمند شناخت الگوهای رفتاری سیستم در فازهای مختلف است. استفاده از ابزارهای اندازهگیری مانند مولتیمتر دیجیتال امری ضروری و غیرقابل اجتناب است.
با پایش مستمر ولتاژها و بررسی ظاهری اتصالات، میتوانید پایداری و امنیت سیستم برق خودرو را بالا ببرید. رعایت اصول ایمنی، تضمینکننده سلامت شبکههای حساس کامپیوتری خودروی شما خواهد بود.
